Komplet 2-DIN Kit Mercedes C-Class 2007-2011

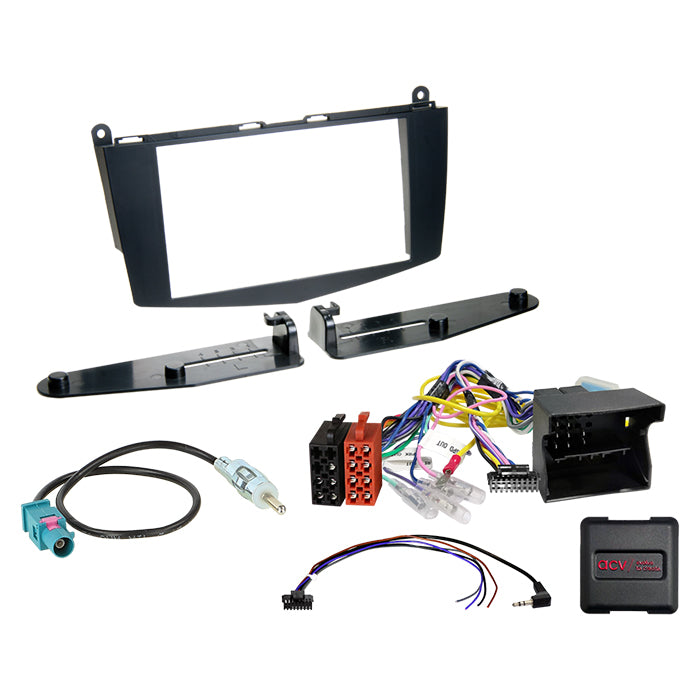

Komplet 2-DIN Kit Mercedes C-Class 2007-2011 – radioramme, CAN-bus interface, SWC og antenneadapter Dette komplette 2-DIN monteringssæt er udviklet til Mercedes C-Klasse (W204/S204) og gør det muligt at udskifte den originale fabriksradio (OEM head unit) med en eftermarkeds 2-DIN radio. Sættet indeholder faciaplate, CAN-bus/tilslutningskabel til head unit samt interface til ratbetjening (SWC) og antenneadapter, så installationen bliver så tæt på plug-and-play som muligt. Passer til følgende køretøjer: Mercedes C-Klasse sedan (W204) 03/2007 – 01/2011 Mercedes C-Klasse T-modell (S204) 09/2007 – 01/2011 Kompatibilitet og vigtige forudsætninger: CAN Bus understøttet Til køretøjer uden køretøjsfunktionsknapper under den originale head unit Til køretøjer uden originalt forstærkersystem (OEM amplified system) OEM monitor understøttes ikke 2-DIN head unit (L-Body) med display placeret øverst er kompatibel Bemærk: Reimporterede biler eller køretøjer med anden software kan have begrænset funktionalitet Tilslutninger (adaptere og stik): Hovedstik: 40 Pin Quadlock MB2 (Mercedes) Ratbetjening (OEM SWC): til 3,5 mm jack / løse ledninger (afhængigt af din radio) Antenne: Fakra (han) til DIN (han), passiv Blå ledning: +12V antenne remote Udskæringsmål til radio (monteringsåbning): 172 mm x 99 mm Tilgængelige signaler (udgange fra interface): Rød: +12V tænding (klemme 15) Orange: +12V lys/dæmper (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (speed pulse) Grøn: GND håndbremse-signal Elektriske data: Maks. belastning på udgange: 250 mA Ved strømbehov over 250 mA skal der anvendes relæ: 1 relæ: spolemodstand min. 75 Ohm 2 relæer: spolemodstand min. 150 Ohm Farve: Sort Indhold i pakken: 2-DIN faciaplate / radioramme til Mercedes C-Klasse 2007-2011 (sort) SWC/CAN-bus kabelsæt til Mercedes (40 Pin Quadlock, multilead) Antenneadapter Fakra (han) til DIN (han), passiv Bemærk om funktioner og opsætning: Afhængigt af bilens udstyr, eftermarkedsradioens software og funktionsniveau kan enkelte funktioner være udeladt eller erstattet af andre. Ikke alle køretøjsfunktioner eller assistentsystemer understøttes nødvendigvis. Kontrollér bilens originale indstillinger og funktioner før adskillelse. Sammenlign altid de viste stiktyper med stik i bilen og bekræft både fysisk og teknisk kompatibilitet, inden montering påbegyndes. Interface kan kræve dip-switch opsætning afhængigt af radiofabrikant – se manualen til den konkrete enhed. Anbefalet monteringsprocedure (kort): 1) Kontrollér alle funktioner og indstillinger på den originale head unit 2) Frakobl den originale head unit spændingsfrit 3) Kontrollér alle forbindelser spændingsfrit og konfigurer interface/radiokabel efter behov 4) Tilslut radiokabel iht. radioens vejledning, derefter øvrige tilslutninger 5) Tilslut til bilen til sidst via hovedstikket 6) Udfør software/opsætning af interface og test ratbetjening samt køretøjsfunktioner før endelig samling Vigtigt: Installation og eventuelle ændringer i kabling bør udføres af en faguddannet montør. Ved fejl eller manglende funktion anbefales det at genmontere den originale head unit og kontrollere CAN-bus nedlukning og interface-konfiguration før ny tilslutning.
