Komplet 2-DIN Kit Porsche Panamera 2009-2016 /Amp

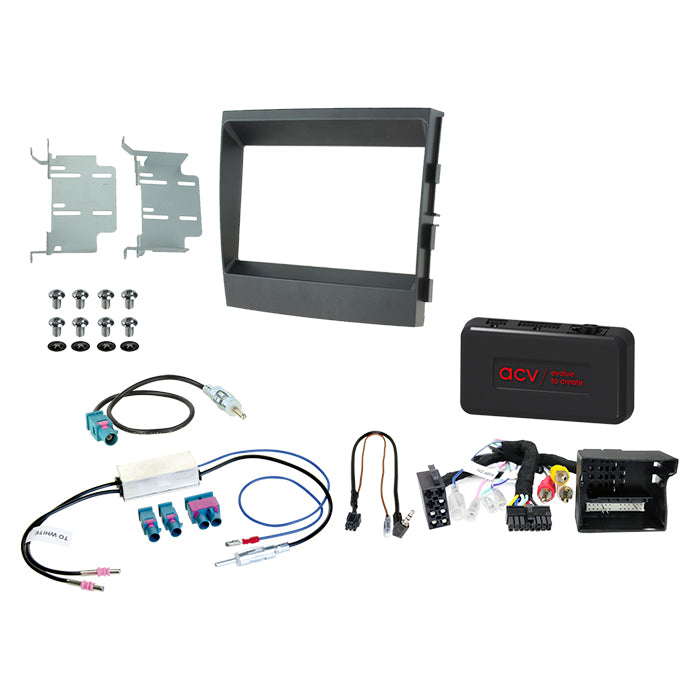

Komplet 2-DIN Kit Porsche Panamera 2009-2016 / Amp MOST – radioramme og adapterkit til eftermontering Dette komplette 2-DIN monteringskit er udviklet til Porsche Panamera (970) og gør det muligt at udskifte den originale fabriksradio (PCM 3.1) med en eftermarkeds 2-DIN headunit, samtidig med at centrale køretøjsfunktioner videreføres via CAN-bus og MOST-forstærket lydsystem. Kittet matcher bilens instrumentbord visuelt og leveres med de nødvendige adaptere til en professionel installation. Anvendelse og kompatibilitet Passer til: Porsche Panamera (970) 09/2009 – 04/2013 Porsche Panamera (970) 07/2013 – 07/2016 Forudsætninger/begrænsninger: Køretøjer med PCM 3.1 OEM headunit Køretøjer med MOST OEM forstærket system (amp MOST) Ikke egnet til biler med 360° kamerasystem Ikke egnet til biler med Burmester 3D High End Surround OEM forstærket system Tekniske data Farve: Sort Monteringsudskæring (display/åbning): 172 mm x 98,5 mm Bus-system: CAN-bus Hovedstik: 40-pin Quadlock (Porsche) Tilslutninger og adaptere (inkluderet) OEM ratbetjening (SWC) til eftermarkedsradio: 3,5 mm jack / løse ledninger (afhænger af radioens SWC-indgang) Antenneadapter: Fakra(m) til DIN(m) Dobbelt antenneadapter med phantom power: Fakra(m) (double) til DIN(m) med 12 V phantom MOST forstærket system: MOST til RCA (rød/hvid) for lydsignal til eftermarkeds HU (front preamp output) OEM USB HSD/LVDS til USB-A OEM bakkamera til RCA (gul) Signaler, der stilles til rådighed (udgange) Rød: +12 V tænding (klemme 15) Orange: +12 V illumination/lys (klemme 58) Lilla/hvid: +12 V bakgearssignal Pink: hastighedspuls (VSS) Grøn: GND parkeringsbremse-signal Belastningskapacitet udgange: maks. 250 mA Ved strømbehov over 250 mA: anvend relæ (min. 75 Ohm spolemodstand for 1 relæ / 150 Ohm for 2 relæer) Vigtige bemærkninger om funktioner PDC-chimes understøttes Fader-funktion understøttes ikke ved MOST forstærket system Køretøjsindstillinger via OEM headunit understøttes ikke (vehicle settings not supported) Afhængigt af bilens udstyr og den valgte eftermarkedsradio kan enkelte betjeningsfunktioner mangle eller blive erstattet. Importbiler eller biler med anden software kan have begrænset kompatibilitet. Montering og anbefalinger Kittet er beregnet til fagligt uddannet montør. Sammenlign altid de viste stiktyper med bilens originale stik, og bekræft at der originalt har været en af de angivne OEM-enheder installeret, før montage påbegyndes. Kontrollér før endelig samling: Bilens funktioner og indstillinger i OEM headunit Ratbetjening (SWC), kamera og øvrige tilslutninger Interface-konfiguration (inkl. eventuelle DIP-switch indstillinger iht. radioens manual) Bemærk: Headunit monteres uden metalmontagekurv og uden HU trimramme. Ledningsfarver til remote (styring) Blå: +12 V antenne remote Blå/hvid: +12 V forstærker remote Indhold i pakken 2-DIN facia plate / radioramme til Porsche Panamera (970) 09/2009–07/2016 (item: 381323-08-1) SWC/CAN-interface ledningssæt til Porsche 40-pin med Amp MOST (item: 42xpo007-0) Antenneadapter Fakra(m) til DIN(m) (item: 1520-0-0) Dobbelt antenneadapter Fakra(m) (double) til DIN(m) med 12 V phantom (item: 1524-77-0)
